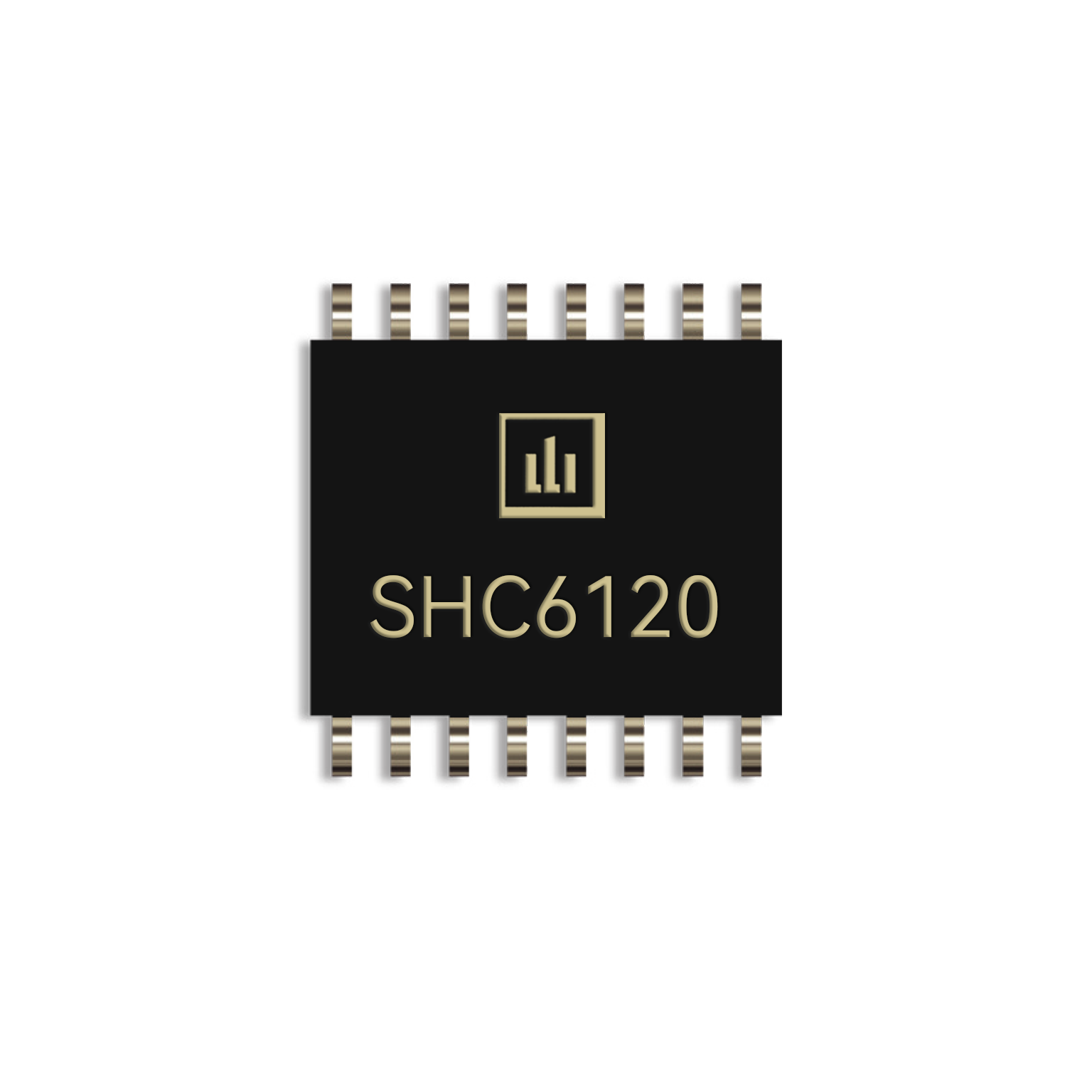

SHC6120 - 16位，6通道高集成度AFE
SHC6120是一款低功耗、低噪聲、高集成度的完整模擬前端，內部具有 PGA、VREF、SPI 和兩個 IDAC 的 16 位 3.7kSPS 六通道低功耗 Δ-Σ ADC。
1. 低電流：占空比模式下低至 75μA（典型值）
2. 通道數：5個單端/3對差分
3. 輸出速率：高達3.7kSPS
4. 可編程增益：1V/V 至 128V/V
5. 單周期建立
? 智能溫度變送器 ? 智能流量變送器 ? PLC/DCS
? 智能壓力變送器 ? 智能分析儀
1. 低電流：占空比模式下低至 75μA（典型值）
2. 通道數：5個單端/3對差分
3. 輸出速率：高達3.7kSPS
4. 可編程增益：1V/V 至 128V/V
5. 單周期建立
? 智能溫度變送器 ? 智能流量變送器 ? PLC/DCS
? 智能壓力變送器 ? 智能分析儀
申請樣品
產品特性
| ? 低電流：占空比模式下低至 75μA（典型值） | ? 單周期建立 |
| ? 通道數：5個單端/3對差分 | ? 數字供電：2.7 V ~ 5.25 V |
| ? 輸出速率：高達3.7kSPS | ? 模擬供電：單極性（2.7 V ~ 5.25 V）& 雙極性（±2.5 V） |
| ? 可編程增益：1V/V 至 128V/V | ? 封裝：5.00 mm × 4.40 mm TSSOP（16 pin） |
| ? 高集成度： ? 集成內部基準：溫漂8ppm/℃（Maximum） ? 可編程差分放大器（集成高阻抗PGA）：0.02%初始精度 ? 集成2路高匹配度IDAC ? 集成Bias電壓和斷線檢測 ? 集成內部溫度傳感器 | ? 工作溫度范圍：–40°C 至 +125°C |
| ? 支持50/60Hz同時抑制 |
應用領域
| ? 智能溫度變送器 | ? 智能流量變送器 | ? PLC/DCS |
| ? 智能壓力變送器 | ? 智能分析儀 |
可選型號
| 完整型號 | 封裝 | 兼容型號 | 包裝 | 溫度范圍 | 濕敏等級MSL | RoHS (Pb Free) |
| SHC6120TSPIR | TSSOP-16 | ADS1120 | 2000 | -40 to 125°C | Level 1 | Yes |
| SHC6120TSPIT | TSSOP-16 | ADS1120 | 300 | -40 to 125°C | Level 1 | Yes |
